CAD Viewer de CAD ROOMS: ver, medir y revisar modelos 3D

El visor CAD de CAD ROOMS permite a cualquier persona inspeccionar, revisar y discutir archivos CAD directamente, sin instalar software CAD nativo. Está diseñado para revisiones de diseño, colaboración e identificación visual de cambios entre versiones para equipos de ingeniería y partes interesadas externas.

El visor CAD está disponible tanto en la Aplicación Web como en la Aplicación de Escritorio. Aunque sus capacidades son las mismas, la forma de acceder al visor varía según dónde estés trabajando.

Este artículo proporciona una visión general de qué es el visor CAD, cómo acceder a él y cuándo usarlo de manera efectiva.

¿Qué es el visor CAD?

El visor CAD es una herramienta de visualización 3D integrada en CAD ROOMS que te permite:

Abrir e inspeccionar archivos CAD directamente en la Aplicación Web y la Aplicación de Escritorio.

Navegar piezas y ensamblajes de forma interactiva

Medir geometría e inspeccionar características internas

Revisar cambios de diseño entre versiones (CAD diffing)

Dejar comentarios y anotaciones contextuales

Compartir vistas con miembros del equipo

Ventaja clave:

Cualquier persona con acceso a un archivo puede revisarlo en 3D completo — no se necesita licencia CAD.

Esto hace que el visor sea ideal para ingenieros, gerentes, clientes, socios de fabricación y revisores.

Referencia rápida

Capacidades del visor

Capacidad	Soportado
Ver modelos 3D (la descarga depende de los permisos)	✅ Sí
Navegar ensamblajes	✅ Sí
Medir geometría	✅ Sí
Vistas de sección	✅ Sí
Cambio de estilo visual	✅ Sí
Comparar versiones (CAD Diffing)	✅ Sí
Añadir anotaciones	✅ Sí
Editar geometría	❌ No
Crear planos	❌ No

El visor CAD es de solo lectura por diseño y no modifica los datos CAD originales.

Acceder al visor CAD (Web vs Escritorio)

El visor CAD está disponible tanto en la Aplicación Web como en la Aplicación de Escritorio, pero la forma de abrirlo varía según tu flujo de trabajo.

Desde la Aplicación Web

Haz clic en el nombre de un archivo en la lista de archivos del proyecto

El archivo se abre directamente en el visor CAD del navegador

Este es el comportamiento predeterminado para el acceso basado en web.

Desde la Aplicación de Escritorio

Los archivos están asociados con tu software CAD local

Hacer clic izquierdo en un archivo lo abre en la aplicación CAD nativa de tu ordenador

Para abrir el visor CAD en su lugar, debes:

Hacer clic derecho en el nombre del archivo en el repositorio
Seleccionar Abrir en el visor CAD

Esta distinción es intencional:

la Aplicación de Escritorio prioriza la edición CAD local, mientras que el visor CAD se utiliza para inspección, revisión y colaboración.

💡 Consejo: Usa la Aplicación de Escritorio cuando necesites editar archivos localmente. Usa el visor CAD cuando quieras inspeccionar geometría, revisar cambios o colaborar, sin abrir software CAD.

Formatos de archivo compatibles

El visor CAD admite más de 35 formatos CAD y neutros, cubriendo los flujos de trabajo de ingeniería más utilizados.

Los formatos compatibles incluyen:

Formatos CAD nativos (p. ej. SolidWorks, Creo, Inventor, NX, CATIA)

Formatos neutros (p. ej. STEP, IGES, STL, Parasolid)

Interfaz del visor

Área de visualización principal

Lienzo 3D:

Área central que muestra el modelo

Manipulación 3D interactiva

Cursor sensible al contexto

Resaltado de selección

Fondo:

Fondo degradado o sólido

Ajustable para contraste

Apariencia profesional

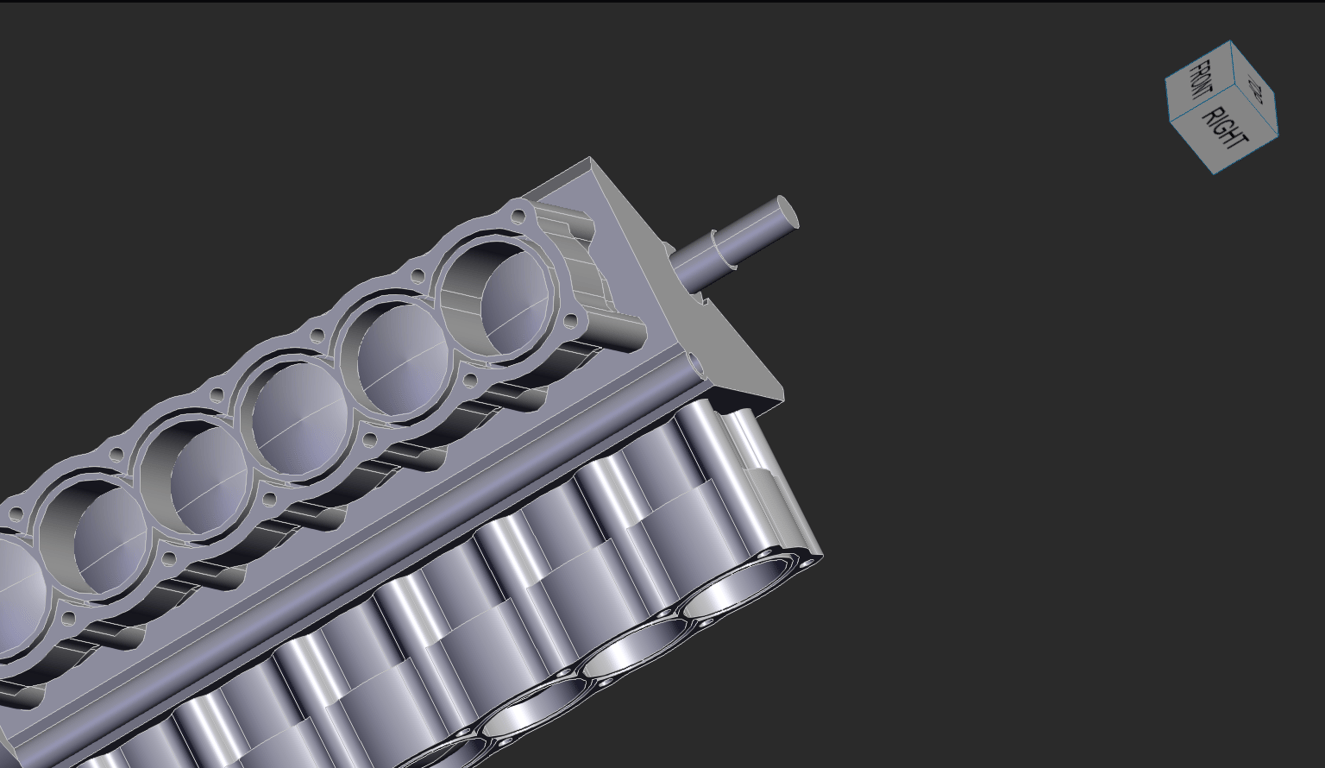

Cubo de navegación

Ubicación: Esquina superior derecha

Funciones:

Selección de vista estándar (Frontal, Superior, Derecha, Trasera, Inferior, Izquierda)

Vistas isométricas (clic en aristas)

Vistas trimétricas (clic en esquinas)

Uso: Haz clic en cualquier cara, arista o esquina para orientar el modelo instantáneamente

Barra de herramientas

La Barra de herramientas proporciona acceso rápido a todas las herramientas de inspección, visualización y colaboración del visor de CAD ROOMS.

Ubicación: normalmente se encuentra en el lado izquierdo del visor. Algunas acciones también pueden aparecer en el área superior según el contexto.

Capacidades principales del visor (Resumen)

1. Navegación 3D

El visor CAD ofrece herramientas de navegación intuitivas centradas en el modelo para ayudarte a explorar geometría y ensamblajes de manera eficiente.

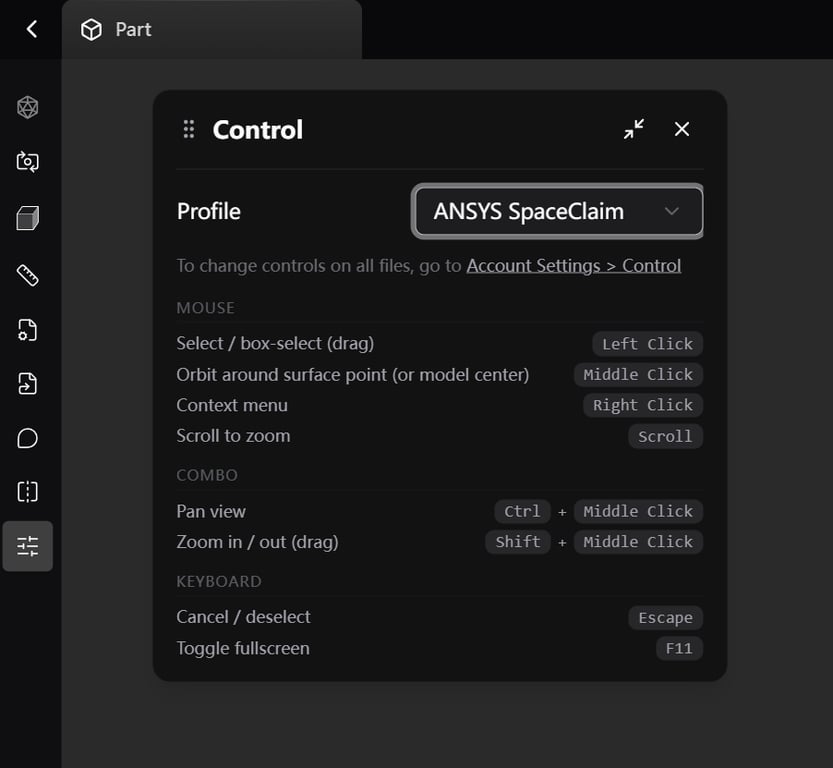

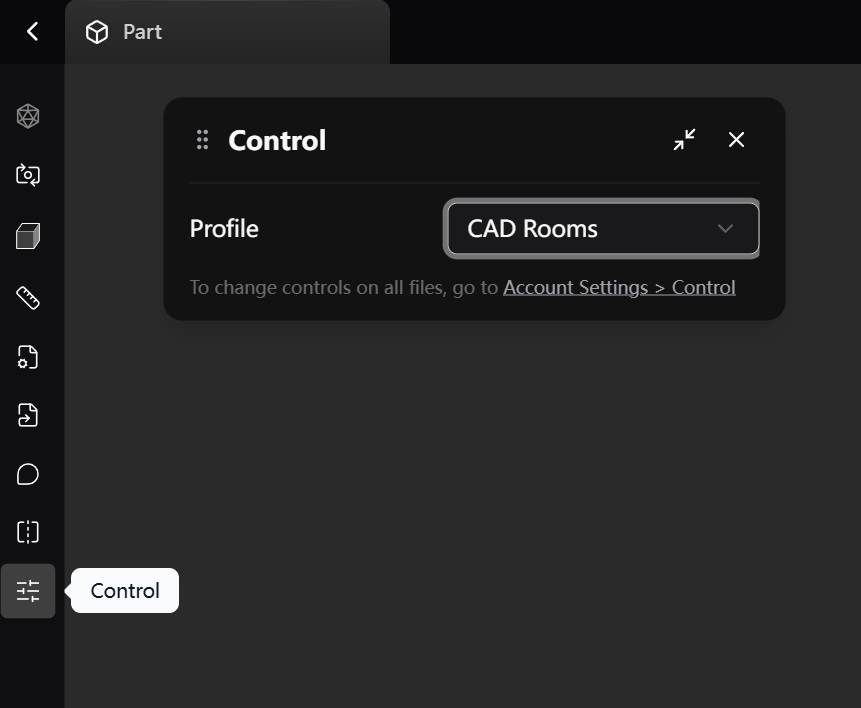

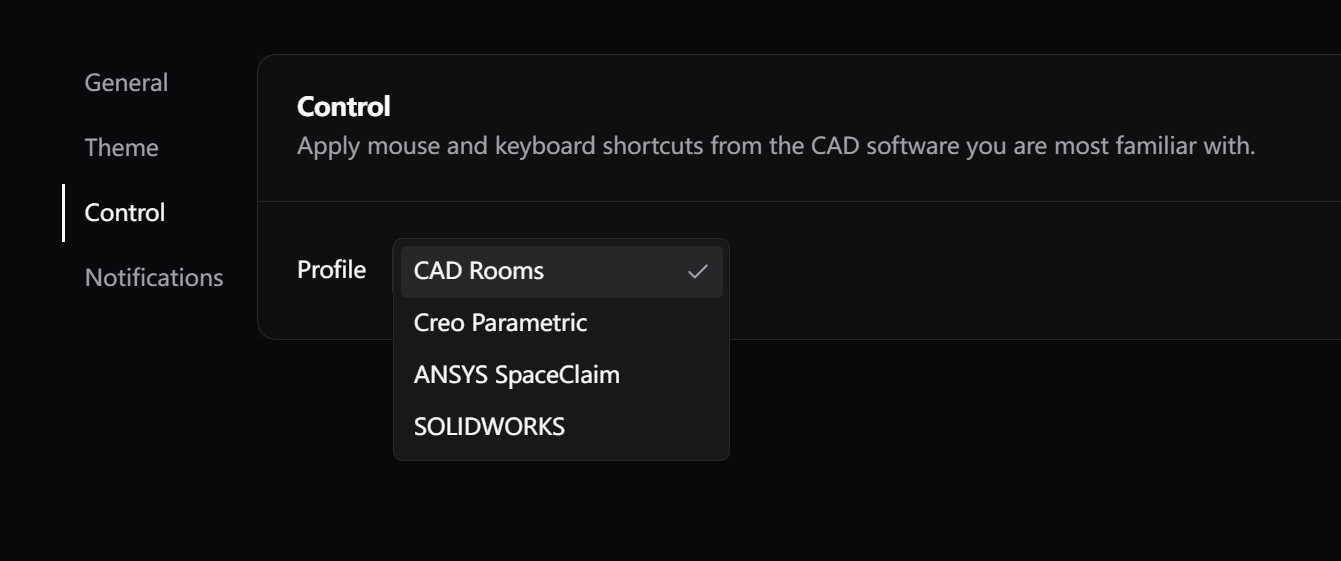

Navegación estándar:

Rotar: Haz clic y arrastra para rotar el modelo

Desplazar: Clic derecho y arrastra

Zoom: Rueda de desplazamiento para acercar/alejar

Ajustar a la vista: Doble clic para ajustar todo el modelo en la vista

Acciones contextuales (clic derecho):

Al seleccionar componentes en la vista 3D, haz clic derecho para acceder a acciones contextuales:

Aislar una pieza o subensamblaje

Ocultar componentes seleccionados

Mostrar en el árbol para localizar piezas en la estructura del ensamblaje

Zoom a la geometría seleccionada

Restablecer modelo para restaurar la vista y visibilidad originales

Estas acciones te ayudan a reducir el desorden visual y enfocarte en áreas de interés específicas durante la inspección.

Explorador de geometría (Componentes)

Usa el Explorador de geometría para inspeccionar y seleccionar componentes con mayor precisión.
Esto es especialmente útil al trabajar con ensamblajes compactos o componentes internos.

👉 Más información: Cómo usar el Explorador de Geometría para inspeccionar piezas

2. Navegación de ensamblajes

Inspección de ensamblajes

Navega ensamblajes usando un árbol jerárquico

Selecciona componentes directamente en la vista 3D

Muestra, oculta o aísla piezas para una inspección enfocada

Explosión de ensamblaje
Si un ensamblaje incluye una Vista explosionada, puedes activarla para comprender mejor la estructura y el espaciado.

Visualiza cómo las piezas se separan y se relacionan entre sí

Inspecciona interfaces, apilados y componentes ocultos

Úsalo junto con aislar/ocultar y vistas de sección para revisiones más claras

Esto facilita comprender la estructura y las relaciones en diseños complejos.

👉 Más información: Inspeccionar ensamblajes y Explorar vistas explosionadas

3. Mediciones

Usa las herramientas de medición integradas para:

Medir distancias, ángulos y áreas

Verificar holguras y proporciones

Inspeccionar dimensiones sin abrir software CAD

Las mediciones son visuales, no destructivas e ideales para revisiones.

👉 Más información: Cómo medir piezas y ensamblajes

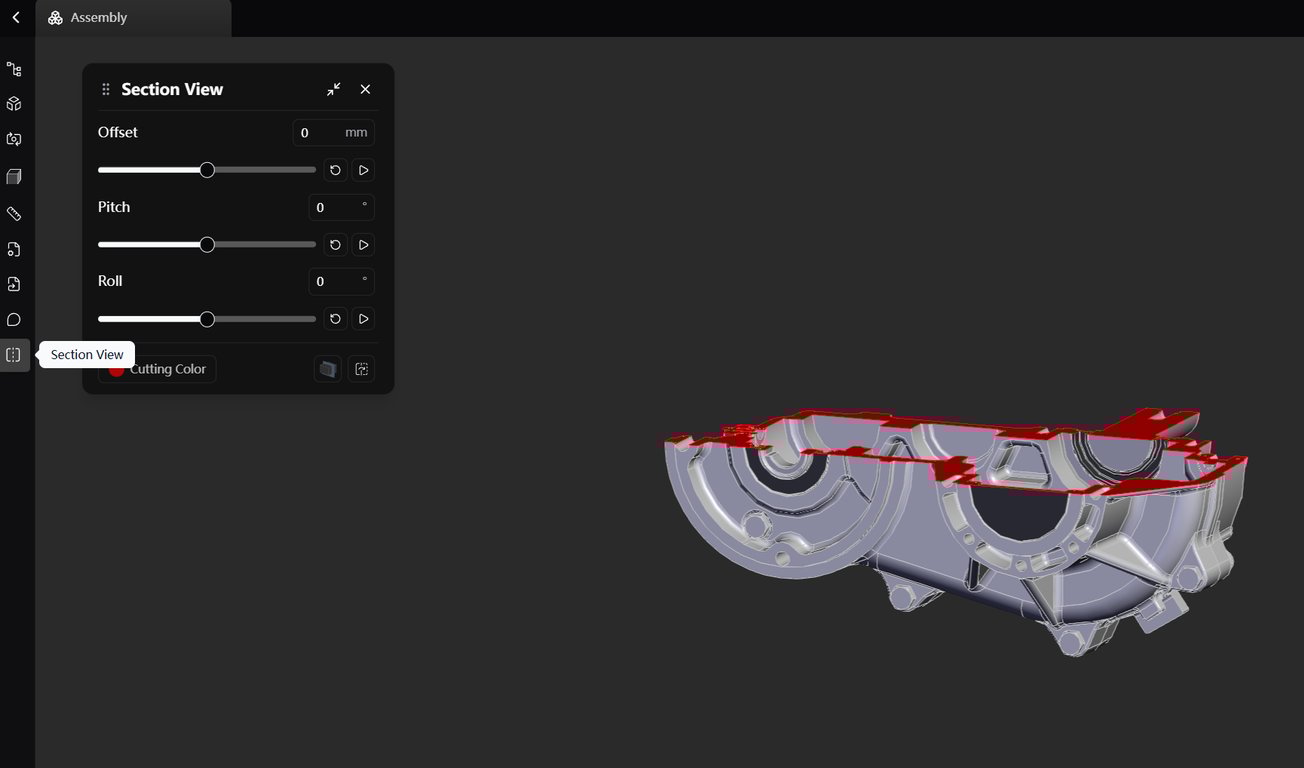

4. Vistas de sección

Las vistas de sección te permiten cortar modelos para inspeccionar la geometría interna.

Usos comunes incluyen:

Inspeccionar características internas

Verificar espesores de pared

Comprobar holguras dentro de ensamblajes

👉 Más información: Explorar vistas de sección

5. Estilos visuales

Alterna entre diferentes modos de renderizado (p. ej. sombreado, alambre, rayos X) para comprender mejor la geometría y las estructuras internas.

👉 Más información: Cómo cambiar el estilo visual de tu modelo 3D

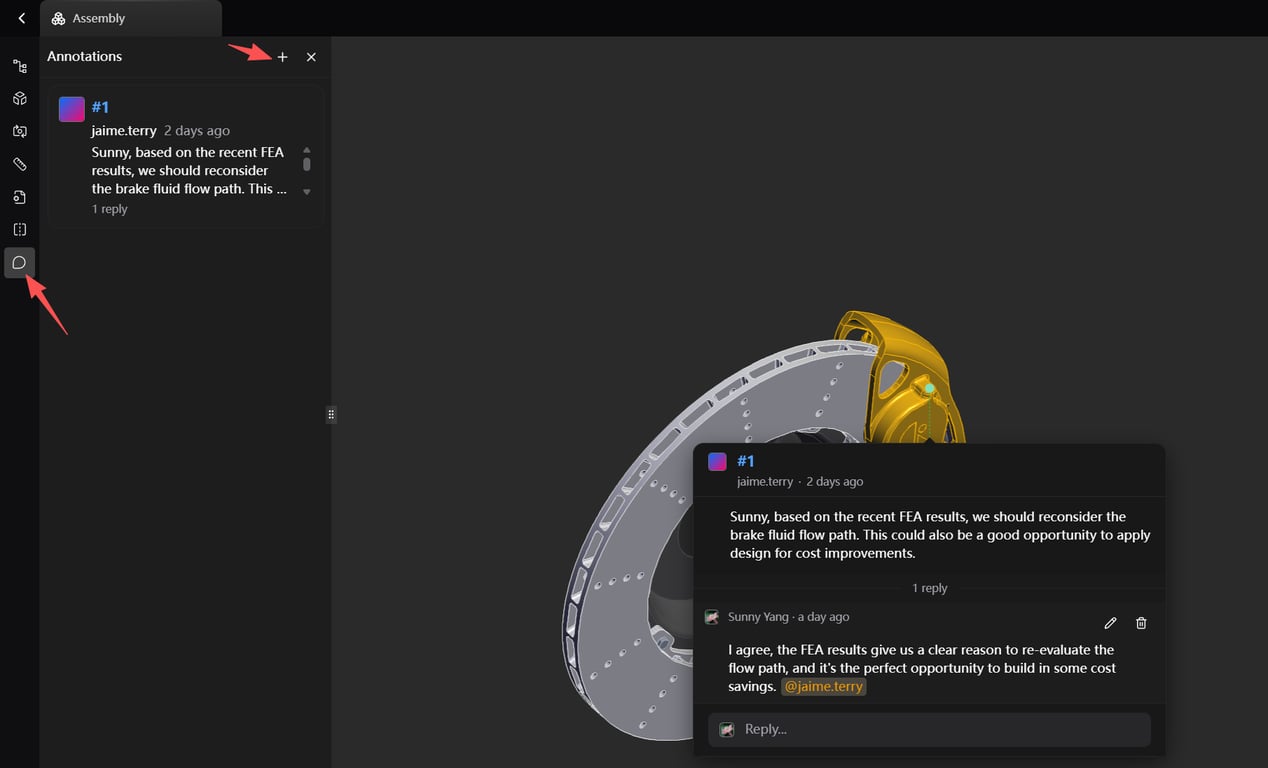

6. Anotaciones

Las anotaciones permiten a los equipos dejar comentarios contextuales directamente sobre la geometría 3D.

Los comentarios se anclan a ubicaciones específicas

Soportan hilos de discusión y @menciones

Diseñadas para revisión y colaboración, no para edición

👉 Más información: Colaborar con anotaciones y comentarios

7. Seguimiento en tiempo real

El Seguimiento en tiempo real permite que varios usuarios compartan el mismo estado de vista en vivo en el visor CAD. Un usuario lidera la vista mientras otros siguen en tiempo real: cámara, herramientas de inspección y estilos visuales se sincronizan.

Guía a tus compañeros a través de geometría compleja

Alinea vistas durante revisiones de diseño sin compartir pantalla

Funciona con todas las herramientas de inspección (Vista de sección, Explosión, Mediciones, etc.)

👉 Más información: Cómo usar el seguimiento en tiempo real para vista en vivo

8. Relaciones de archivos

Cuando el formato CAD lo soporta, el visor puede mostrar cómo las piezas y los ensamblajes se referencian entre sí, ayudando a los usuarios a navegar la estructura del producto.

👉 Más información: Ver relaciones de archivos en el visor CAD

9. Metadatos

Propiedades del modelo (si están incluidas):

Centro de gravedad

Área de superficie

Volumen

Dimensiones

Cuándo usar el visor CAD

Usa el visor cuando necesites:

Revisar diseños sin software CAD

Colaborar con usuarios sin CAD

Inspeccionar ensamblajes y componentes

Verificar cambios entre versiones

Realizar revisiones de diseño o fabricación

Validar rápidamente archivos subidos

Usa software CAD nativo cuando necesites:

Editar o crear geometría

Realizar simulaciones avanzadas (FEA, CFD)

Crear planos de producción

Modificar características paramétricas

El visor complementa al software CAD, no lo reemplaza.

Visor vs. Software CAD nativo

Ventajas del visor	Ventajas del CAD nativo
Sin instalación	Capacidad de edición completa
Sin licencia necesaria	Modelado paramétrico
Acceso rápido en el navegador	Análisis avanzado
Ideal para revisiones	Salidas de fabricación
Colaboración fácil	Trabajo de diseño detallado

Requisitos técnicos

Compatibilidad de navegadores

Navegadores compatibles:

Chrome (recomendado)

Firefox

Safari

Edge

Requisitos:

Navegador moderno (últimas 2 versiones)

JavaScript habilitado

Soporte WebGL (para renderizado 3D)

Notas de rendimiento y uso

El rendimiento del visor depende de:

Tamaño del archivo

Complejidad del ensamblaje

Conexión a internet

Capacidades del navegador

Para mejores resultados:

Oculta componentes innecesarios

Usa vistas de sección en lugar de modelos completamente transparentes

Simplifica ensamblajes cuando sea posible
