Cómo usar el Explorador de Geometría para inspeccionar piezas

El Explorador de Geometría te ayuda a analizar y comprender la geometría subyacente de una pieza sin modificar el modelo.
Descompone datos CAD complejos en primitivas geométricas reconocibles, facilitando la inspección, validación y comunicación.
Esta herramienta está disponible para Piezas en el visor de CAD ROOMS.
notion image

Cuándo usar el Explorador de Geometría


Usa el Explorador de Geometría cuando necesites:
  • Comprender cómo está construida una pieza a nivel geométrico
  • Inspeccionar curvas, superficies y características analíticas
  • Validar la geometría antes de fabricar o cotizar
  • Aislar y resaltar rápidamente tipos de geometría específicos
El Explorador de Geometría es especialmente útil para piezas complejas, importadas o suministradas por proveedores donde no hay historial de características disponible.

Abrir el Explorador de Geometría

  1. Abre una Pieza en el visor de CAD ROOMS
  1. Haz clic en Explorador de Geometría en la parte superior de la barra de herramientas izquierda
      2. notion image
  1. El panel del Explorador de Geometría se abre en el lado izquierdo del visor
El panel muestra todos los tipos de geometría detectados en la pieza, agrupados por categoría.

Categorías de geometría explicadas

El Explorador de Geometría clasifica la geometría de la pieza en primitivas CAD estándar.
Cada categoría muestra el número total detectado en la pieza.
Los tipos de geometría más comunes incluyen:
  • Círculo – Bordes y perfiles circulares
  • Cono – Superficies cónicas
  • Cilindro – Superficies cilíndricas (p. ej., agujeros, salientes)
  • Elipse – Curvas elípticas
  • Línea – Bordes lineales
  • NURBS – Curvas y superficies de forma libre
  • Plano – Caras planas
  • Esfera – Superficies esféricas
  • Toro – Superficies toroidales (p. ej., filetes, mezclas)
Este desglose proporciona una visión rápida de la complejidad y la composición geométrica de la pieza.

Inspeccionar y analizar la geometría

El Explorador de Geometría te permite inspeccionar la geometría en dos niveles: por categoría (todos los elementos coincidentes a la vez) o por instancias específicas (una o varias características concretas). Cada selección actualiza un panel de métricas en la esquina inferior derecha del visor.

Inspeccionar por categoría

Haz clic en cualquier categoría de geometría para inspeccionar todos los elementos coincidentes en el visor.
  • La geometría coincidente se resalta directamente en el modelo
  • La geometría no seleccionada permanece visible como contexto
  • Los patrones y la estructura se hacen evidentes de inmediato
Ejemplos de uso:
  • Resalta Cilindros para inspeccionar todos los agujeros y salientes
  • Resalta Círculos para comprender la densidad y distribución de agujeros
  • Resalta NURBS para identificar superficies complejas o de forma libre
Cuando se selecciona una categoría, el panel de métricas muestra mediciones relacionadas con ese tipo de geometría.
notion image
Dependiendo del tipo de geometría, las métricas disponibles pueden incluir:
  • Longitud total (para curvas y bordes)
      • notion image
  • Área total (para superficies)
      • notion image
  • Selección de unidad (p. ej., mm)
  • Control de precisión
Estos valores ayudan a verificar la viabilidad de fabricación, la estimación de costos y la validación de la geometría durante la revisión.

Inspeccionar instancias específicas

Al expandir una categoría en el panel, se muestran todas las instancias individuales (por ejemplo, Circle 1, Circle 2). Al seleccionar una o varias instancias, cambia lo que aparece en el panel de métricas de la esquina inferior derecha.
  • Una sola instancia — Haz clic en una instancia para resaltarla en la vista 3D. El panel de métricas muestra mediciones base de esa característica individual. Los campos exactos dependen del tipo de geometría (por ejemplo, un Circle muestra Radius y Diameter).

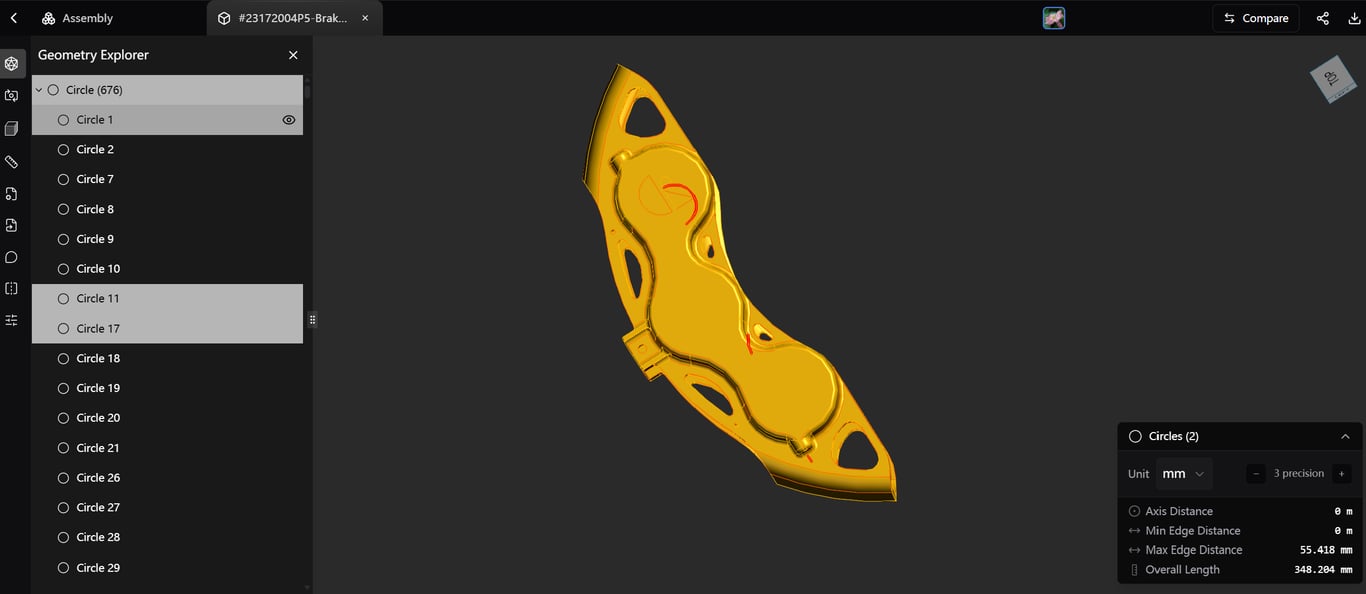

  • Varias instancias — Selecciona varias instancias del mismo tipo para inspeccionarlas juntas. El panel de métricas cambia a mediciones de relación entre las características seleccionadas — por ejemplo, Axis Distance, Min / Max Edge Distance y Overall Length para círculos.
      • notion image
Los mismos controles de unidad y precisión permanecen disponibles en todos los modos.
Esto es útil cuando necesitas dimensiones exactas de una característica específica, o cuando quieres verificar el espaciado, la alineación o las relaciones entre características, sin salir del visor ni abrir software CAD nativo.

Casos de uso prácticos

El Explorador de Geometría se usa comúnmente para:
  • Identificar geometría de forma libre excesiva antes de fabricar
  • Detectar tipos de geometría inesperados en archivos STEP importados
  • Comunicar la complejidad de la pieza durante las revisiones
  • Apoyar discusiones tempranas de DFM (Diseño para Manufactura)
  • Preparar piezas para procesos posteriores como CNC o inspección

Mejores prácticas

  • Comienza con categorías de alto nivel (p. ej., Cilindros, Planos) antes de inspeccionar curvas detalladas
  • Usa los botones de visibilidad para simplificar geometría densa
  • Presta atención a las piezas con muchas NURBS, que pueden afectar la fabricación
  • Combina el Explorador de Geometría con estilos visuales (p. ej., Wireframe o Rayos X) para un análisis más profundo

Después de usar el Explorador de Geometría, deberías poder identificar rápidamente los tipos de geometría, evaluar la complejidad de la pieza y validar los diseños antes de la fabricación.
